Описание
Токарный станок с ЧПУ и горизонтальной станиной JINTANG CK530i-1000
Токарный станок с ЧПУ серии CK530i — это высокопроизводительный распространенный токарный станок с ЧПУ, разработанный компанией JINTANG. Станок обладает хорошими механическими характеристиками, хорошей точностью перемещения, стабильной точностью обработки. Он может непрерывно управляться по двум координатам (продольная Z, поперечная X), используется для обработки различных валов и дисковых деталей, может автоматически завершать обработку внутренних, внешних, конических, дуговых, торцевых и других вращающихся поверхностей, а также нарезать резьбу и т.д. Станок подходит для высококачественной и высокоэффективной обработки высокоточных и сложных вращающихся деталей среднего и большого размера в области машиностроения, ветроэнергетики, медицинского оборудования, аэрокосмической, автомобильной и других отраслях промышленности.
ОСНОВНАЯ СТРУКТУРА И ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ СТАНКА:
Токарный станок с ЧПУ CK530i имеет плоскую конструкцию станины, жесткие направляющие, механический трехступенчатый редуктор, полную кабинетную защиту.
Структура машины
- Цельная структура станины, станина изготовлена из высококачественного чугуна (HT300) однократного литья, обработанного повторным старением; ширина между направляющими (420 мм); поверхность направляющей закалена ультразвуковой закалкой (твердость HRC52) и обработана прецизионной шлифовкой.
Шпиндельная коробка
- Жесткость конструкции коробки позволяет адаптироваться к высокоточной обработке с большим припуском резания;
- Шпиндель имеет прецизионные подшипники, система шпинделя высокой жесткости с четырьмя подшипниками стабильна во вращении и может использоваться для тяжелой резки и тонкого точения;
- Применяя масляную смазку, шпиндель работает гибко и может эффективно охлаждаться.
Подача
- Каждая скользящая направляющая закрыта мягкой лентой TSF для снижения коэффициента трения и улучшения характеристик сервопривода;
- Для обеспечения точности обработки, точности позиционирования и сохранения точности в X- и Z-направлении используются шарико-винтовые пары высокого класса точности;
- Каждое движение автоматически смазывается централизованной системой периодической смазки;
- Продольная подача этого станка связана с ШВП серводвигателем переменного тока, установленным на левой стороне коробки подачи, через ременный привод, а поперечная подача связана с ШВП серводвигателем переменного тока, установленным на задней части станины, через переходную муфту; станок испытывается лазерным интерферометром для проведения динамического тестирования точности и компенсации до выхода с завода, что обеспечивает высокую точность и повторяемость станка.
Тип держателя инструмента
- Применяется китайский известный бренд четырехпозиционного электрического держателя инструмента.
Задняя бабка
- Прочная конструкция, выдерживающая тяжелые условия резки;
- Втулки закалены и точно отшлифованы.
Мощность
- 7,5 кВт мощный главный двигатель переменного тока с преобразованием частоты, с высокой выходной мощностью и широким диапазоном переменной скорости;
- Сервопривода по оси X- и Z- с высокой мощностью и хорошей производительностью.
Система смазки
- В направляющих станка используется централизованная автоматическая принудительная смазка;
- Шпиндельная коробка смазывается смазкой №32;
- ШВП и поверхности направляющих скольжения смазываются автоматическим устройством централизованной смазки тонким слоем масла.
Защита безопасности
- Используется полностью закрытая двухдверная конструкция;
- ШВП по оси X- и Z- защищены;
- Машина оснащена кнопкой аварийной остановки, которая может предотвратить повреждение машины.

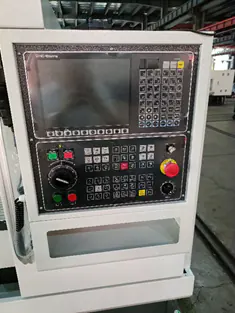

Система ЧПУ HNC-808Di-T
- Контроллер ЧПУ HNC-808Di-T используется для 2-3-осевого токарного станка с ЧПУ
- Поддержка 4-осевой связи управления
- С 10,4-дюймовым цветным ЖК-дисплеем
- Поддержка протоколов шины M3, NCUC, Ethercat
- Поддержка прямого импорта и считывания обработки G-кода
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметра | Ед. изм. | Значение | |
| Возможности | CK530i | ||
| Наибольший диаметр заготовки над станиной | мм | Ø530 | |
| Наибольший диаметр обрабатываемой заготовки над суппортом | мм | Ø290 | |
| Наибольшая длина заготовки | мм | 1000 | |
| Наибольшая длина точения | мм | 1000 | |
| Ширина станины | мм | 420 | |
| Перемещения и подачи | |||
| Перемещение по оси Х | мм | 380 | |
| Перемещение по оси Z | мм | 1000 | |
| Ускоренные перемещения по осям X/Z | м/мин | 6/8 | |
| Крутящий момент двигателей по осям X/Z | Нм | 7,5/9,6 | |
| Шпиндель | |||
| Фланец шпинделя | — | C-8 | |
| Конус шпинделя | мм | Metric Ø90 | |
| Диаметр отверстия в шпинделе | мм | Ø82 | |
| Количество скоростей шпинделя (Тип) | — | 3 (Бесступенчатое) | |
| Максимальные обороты шпинделя | об/мин | 25~340/60~780/120~1600 | |
| Мощность шпинделя | кВт | 7,5 | |
| Тип патрона | — | Ручной 3-х кулачковый | |
| Диаметр патрона | мм | Ø250 | |
| Точность | |||
| Точность позиционирования X/Z | мм | 0,02/0,03 | |
| Повторяемость X/Z | мм | 0,007/0,03 | |
| Конусность | мм | 0,005 | |
| Шероховатость | Мкм | Ra1,6 | |
| Круглость | Мм | 0,01 | |
| Плоскостность | мм | 0,025/Ø300 | |
| Инструментальная система | |||
| Тип | — | 4-х позиционный электрический резцедержатель | |
| Сечение инструмента | мм | 25×25 | |
| Задняя бабка | |||
| Диаметр пиноли | Мм | Ø75 | |
| Ход пиноли | Мм | 150 | |
| Конус пиноли задней бабки | мм | MT5 | |
| Другое | |||
| Длина | мм | 2800 | |
| Ширина | мм | 1470 | |
| Высота | мм | 1670 | |
| Вес | кг | 2800 | |
| Контейнер | — | 20” | |
Cтандарт продукции
1) Стандарт точности данного станка выполнен:
JB/T8324.1-96 Условия контроля токарных станков и токарных центров с ЧПУ Часть 1 Контроль геометрической точности горизонтальных станков
2) Для данного станка применяются нормы безопасности:
GB15760-2004 Общие технические условия по обеспечению безопасности металлорежущих станков.
3) Стандарты на электрооборудование данного станка:
GB5226.1-2002 Безопасность машин Электрооборудование для машин Часть I: Общие технические условия
КОМПЛЕКТАЦИЯ
| Наименование | Модель | Производитель | Примечания |
| Система ЧПУ | HNC-808Di-T | NC Волга | |
| Серводвигатель оси X | 7,5 Нм | ||
| Серводвигатель оси Z | 9,6 Нм | ||
| Главный двигатель | YP132M-7.5-4 | Ningbo Innovation | Инверторный двигатель мощностью 7,5 кВт |
| Подшипники шпинделя | NN3024K/W33
234424BM1 |
Luoyang Derun | Передний подшипник |
| NN3021K/W33 | Средний подшипник | ||
| 6020 | Задний подшипник | ||
| Частотный преобразователь | V5-H-4T7.5G | Blue Ocean Huateng (Тайвань) | |
| ШВП X | FFZD2505 | Nanjing Craft | |
| ШВП Z | FFZD4006 | Nanjing Craft | |
| Патрон | K11-250 | Yantai Global | Ручной 3-х кулачковый |
| Электрический резцедержатель | AK21206×4C | Yantai Global | 206*206 |
| Насос системы охлаждения | YSB-25－200 | Dandong Shanchuan | |
| Подшипники ШВП | 7602025TN/DB P4+6204 | Luoyang Derun | Ось X |
| 7602030TN/DB P5+6206 | Ось Z | ||
| Ремень | Nanjing Weiqi | ||
| Защитные двери | SS//E-01A | Sansom | |
| Циркуляционный насос | BXB-3A | ||
| Насос системы смазки | AMR-II-150/02 II | Автоматический шестеренчатый насос |
СТОИМОСТЬ И УСЛОВИЯ ПОСТАВКИ
| Наименование станка | Цена с НДС, RUB |
Срок поставки |
| Токарный станок с ЧПУ с горизонтальной станиной JINTANG CK530i, производство
Zhejiang Jintang Machines Co. (Китай), в следующей комплектации: |
||
| CK530i (1000) | по договоренности | Конец ноября |
| Доставка | Самовывоз г. Москва | — |
| Шеф-монтажные и пуско-наладочные работы | Включено | — |
ПУСКОНАЛАДОЧНЫЕ РАБОТЫ И ИНСТРУКТАЖ ПЕРСОНАЛА
Пусконаладочные работы производятся авторизированными специалистами компании.
К моменту приезда специалиста, покупателем должны быть проведены в соответствии с инструкцией работы по установке оборудования на рабочее место и подведены соответствующие коммуникации.
УСЛОВИЯ ПОСТАВКИ
Условия оплаты складского оборудования – 80% предоплата, 20% по факту выполнения шеф-монтажных работ.
ОСНОВНЫЕ УСЛОВИЯ ГАРАНТИИ
Гарантия на поставляемое оборудование – 1 год.
Послегарантийный ремонт с минимальным сроком поставки запасных частей.
