Описание
Вертикальный обрабатывающий центр VL850PLUS Dongguan Jugao Machine Tools Co., LTD
Краткое описание
Вертикальные обрабатывающие центры серии VL — это универсальные многофункциональные станки, исполнение которых представляет собой интеграцию современных станкостроительных, гидравлических, электроприводных и интеграционных технологий.
Оснащенный передовой системой ЧПУ, станок может осуществлять функции сверления, расточки, фрезерования, нарезания резьбы литых, стальных, различных неметаллических поверхностей. Станок способен растачивать отверстия большого диаметра, сверлить радиальные отверстия, протачивать пазы и канавки.
Область эксплуатации – различные отрасли машиностроения, двигателестроения, горнопроходческого комплекса, турбостроения, судостроения, сталелитейной и военной промышленности.
Отличительные особенности

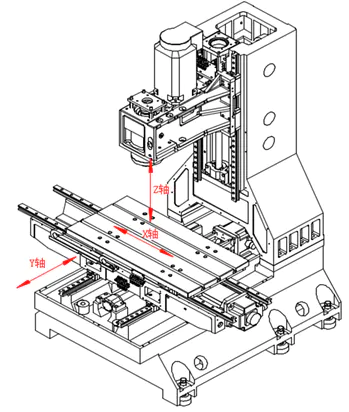

Модель VL850PLUS с С-образной конструкцией представляет собой высокоскоростной вертикальный обрабатывающий центр, разработанный в соответствии с самой популярной и передовой концепцией FMC в мире, основная конструкция которого состоит из основания, суппорта, рабочего стола, колонны и шпиндельной коробки. Он подходит для обработки прецизионных пресс-форм и обладает такими характеристиками, как скорость, эффективность, жесткость, стабильность и т.д.
- Его выдающаяся жесткость и стабильность основана на превосходном материале литья, просеивании, использовании интегрированного механизма и елочной структуры.
- Чтобы полностью реализовать режущую способность, жесткость и стабильность станка, мы используем шпиндель, специально изготовленный с масляным охлаждением внутреннего цикла и оснащенный кольцевой промывкой, а также подшипники и другие важные элементы привода от международных брендов.
- Все важнейшие компоненты привода, такие как направляющие, шарико-винтовая пара, подшипники и т.д., выбираются у известных международных брендов, что обеспечивает высокую точность и стабильность.
Чтобы удовлетворить различные требования рынка, мы предлагаем модульные и индивидуальные решения с использованием ведущих в мире контроллеров ЧПУ MITSUBISHI, FANUC или SIEMENS, с помощью которых он может выполнять комбинированную обработку любых 4 осей с такими функциями, как сверление, фрезерование, растачивание, протяжка, развертывание, линейная интерполяция, круговая интерполяция и наноинтерполяция, широко используются почти во всех отраслях, таких как аэрокосмическая, судостроительная, автомобильная, станкостроительная, легкая промышленность, текстильная, электронная, общее машиностроение, строительная техника и т. д.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра
|
Единица измерения | Значение |
| Перемещения | ||
| Перемещение по оси X | мм | 850 |
| Перемещение по оси Y | мм | 540 |
| Перемещение по оси Z | мм | 520 |
| Расстояние от торца шпинделя до поверхности стола | мм | 125 – 645 |
| Стол | ||
| Размер стола | мм | 1000×500 |
| Макс. Нагрузка на стол | кг | 550 |
| Т-слот | Ширина x кол-во x расстояние, мм | 18x5x100 |
| Шпиндель | ||
| Конус шпинделя | — | BT40 |
| Частота вращения шпинделя, коробка | Об/мин | 12 000 |
| Мощность двигателя шпинделя | кВт | 7,5/11 |
| Тип привода | — | Прямой привод |
| Подачи | ||
| Максимальная скорость резания | м/мин | 10 |
| Ускоренные перемещения (X, Y, Z) | м/мин | 48 |
| Роликовые направляющие (X, Y, Z) | мм | 35/35/35 |
| ШВП (X, Y, Z) | мм | 36/36/36 |
| Мощность приводов по осям (X, Y, Z) | кВт | 1,8/1,8/3 |
| Точность | ||
| Точность позиционирования (X, Y, Z) | мм | 0,008/0,008/0,008 |
| Точность повторного позиционирования (X, Y, Z) | мм | 0,005/0,005/0,005 |
| Автоматическая смена инструмента | ||
| Конус инструмента | — | BT40 |
| Объем инструментального магазина | Шт. | 24 |
| Макс. диаметр инструмента | мм | 75 (150) |
| Макс. длина инструмента | мм | 300 |
| Вес инструмента | кг | 7 |
| Время смены инструмента | сек | 1,8 |
| Прочее | ||
| ЧПУ система | — | FANUC 0i-MF Plus |
| Общая мощность | кВт | 20 |
| Бак СОЖ | Л | 400 |
| Масса | кг | 4 900 |
| Длина x Ширина x Высота | мм | 2500x2700x2700 |
Конфигурация
| Наименование | Производитель/Спецификация |
| ЧПУ Система | FANUC 0i-MF Plus (5) |
| Серводвигатель шпинделя | FANUC 0i-MF Plus βiI8 |
| Серводвигатели X, Y, Z | FANUC 0i-MF Plus βiS12/βiS12/βiS22B |
| Шпиндельная голова | TAIWAN WAYLONG/KENTURN |
| ШПВ | TAIWAN HIWIN/PMI |
| Направляющие | TAIWAN HIWIN/PMI |
| Подшипники | JAPAN NSK/NACHI |
| Муфта | JAPAN NBK/MIKI PULLEY |
| Электромагнитны клапан | JAPAN SMC/TAIWAN AIRTAC |
| Система охлаждения шпинделя | MADE IN CHINA |
| Система охлаждения зоны резания | MADE IN CHINA |
| Централизованная система смазки | MADE IN CHINA |
| Система фильтров | MADE IN CHINA |
| Гидравличская система | MADE IN CHINA |
| Основные пневматические компоненты | JAPAN SMC/TAIWAN AIRTAC |
| Основные электрические компоненты | FRANCE SHNEIDER/JAPAN OMRON |
Стандартная комплектация
| Наименование | Количество |
| Продувка воздухом на шпинделе | 1 комплект |
| Воздушная струя из шпинделя для защиты от металлической пыли | 1 комплект |
| Функция жесткого нарезания резьбы | 1 комплект |
| Масляный радиатор | 1 комплект |
| Система автоматического магазина инструментов | 1 комплект |
| Пульт дистанционного управления | 1 комплект |
| Трансформатор | 1 комплект |
| Полная кабинетная защита | 1 комплект |
| Анкерные болты | 1 комплект |
| Воздушный пистолет высокого давления | 1 комплект |
| Держатель инструмента | 1 шт. |
| Хвостовик инструмента | 1 шт. |
| Тяговые шпильки | 1 шт. |
| SD-карта, крышка и считывающее устройство | 1 комплект |
| Водяной бак | 1 шт. |
| Набор инструментов | 1 шт. |
| LED освещение | 1 шт. |
Опции
| Наименование | Спецификация/описание |
| ЧПУ система SIEMENS | SIEMENS 828D/840D CNC Controller |
| ЧПУ Система MITSUBISHI | MITSUBISHI M80A/M80B CNC Controller |
| Устройство измерения | Для контроля качества и улучшения обработки |
| Мониторинг инструмента | Для поддержания инструмента в нормальном рабочем состоянии |
| 4-ая ось | Для выполнения сложной обработки |
| Подача СОЖ через шпиндель | Для повышения точности обработки и продления срока службы инструментов |
| Оптические линейки | Для значительного повышенияточности обработки |
| Автоматическая настройка инструмента | Сокращение количества ручных операция, простота и точность |
| Увеличение колонны | Увеличение хода по оси Z |
| Конвейер для стружки | Сокращение количества ручных операция за счет автоматического удаления стружки |
| Гидростанция | Для обеспечения контроля давления, расхода и направления |
| De-oiler |
КОМПЛЕКТ ПОСТАВКИ:
| Наименование оборудования | Стоимость с НДС, RUB | Срок поставки |
| ВЕРТИКАЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР VL850PLUS, производство DONGGUAN JUGAO MACHINE TOOLS CO., LTD. (Китай)
Конвейер для стружки |
по договоренности | Приход на склад в октябре |
| Шеф-монтажные работы | Включено | — |
| Доставка | Включено | — |
ПУСКОНАЛАДОЧНЫЕ РАБОТЫ И ИНСТРУКТАЖ ПЕРСОНАЛА
Пусконаладочные работы производятся авторизированными специалистами компании ООО «КАУРУС АЛЬЯНС».
К моменту приезда специалиста, покупателем должны быть проведены в соответствии с инструкцией работы по установке оборудования на рабочее место и подведены соответствующие коммуникации.
УСЛОВИЯ ПОСТАВКИ
Оплата производится в рублях.
Условия оплаты заказного оборудования – 80% предоплата, 20% по факту выполнения шеф-монтажных работ.
ОСНОВНЫЕ УСЛОВИЯ ГАРАНТИИ
Гарантия на поставляемое оборудование – 1 год.
Послегарантийный ремонт с минимальным сроком поставки запасных частей.
