Токарный станок с ЧПУ и наклонной станиной TAIMAO CNC-520T (460)
В нашей продукции особое внимание уделяется практичности, надежности и продвинутости, а практичность и экономичность ставятся на первое место. В настоящее время компания берет за основу технологический прогресс, фокусируется на разработке новых продуктов, ускоряет темпы инноваций, идет в ногу с тенденциями рынка и стремится предоставить клиентам отличную продукцию.
Основная продукция компании включает в себя: двухшпиндельные двухревольверные токарные центры, двухшпиндельные одноревольверные токарные центры, двухшпиндельные станки со ступенчатым расположением высокоточного инструмента, одношпиндельные токарные центры, высокоточные револьверные станки и другие высокоточные станки с ЧПУ. Мы также реализуем проекты «под ключ» для манипуляторов и станков, беспилотных цехов, облачного управления и других «умных» фабрик, работающих по технологии «Индустрия 4.0».
ПРЕИМУЩЕСТВА
- Высокая жесткость, тяжелый рез, высокая стабильность:
Он использует цельную литую наклонную станину, 40° наклонные направляющие, и усиленный дизайн ребер для минимизации отклонения и тепловой деформации.
- Высокая точность и высокий динамический отклик:
Две пары высокоточных подшипников NSK класса P4 используются для достижения высокой жесткости шпинделя и чрезвычайно высокой точности вращения шпинделя.
- Термическая стабильность:
Шпиндельная коробка и станина находятся в одной угловой плоскости, что уменьшает искажения, вызванные тепловой деформацией шпиндельной коробки. В шпинделе используется специальная система клиноременной передачи шпинделя, что облегчает техническое обслуживание.
- Высокая эффективность:
Максимальная скорость шпинделя составляет 4500rpm/min, и быстрое движение может достигать 30m/min
ПРОЧНОЕ ЧУГУННОЕ ОСНОВАНИЕ
Механическая точность зависит от жесткости/жесткость зависит от механической прочности конструкции
- Однократный установщик, комплексная обработка, что делает обработку и сборку более удобной и точной.
- Станина изготовлена из высокопрочного цельного чугуна HT300 и была отожжена для устранения внутреннего напряжения.
Она имеет сильную амортизацию и высокую стабильность.
НАПРАВЛЯЮЩИЕ
Роликовые линейные направляющие
- Нулевой зазор, дуговая резка, коническая резка, более равномерная текстура поверхности.
- Универсальное высокоскоростное вращение и значительное снижение требуемой мощности привода.
- Использование качения вместо скольжения, малые потери на трение, чувствительный отклик и хорошее позиционирование с высокой точностью.
- Может выдерживать нагрузки в направлениях вверх, вниз, влево и вправо одновременно, и под нагрузкой контактная поверхность гусеницы по-прежнему контактирует в нескольких точках, и жесткость резки не уменьшается.
- Легкость сборки и взаимозаменяемость, простая структура смазки.
ШАРИКО-ВИНТОВАЯ ПАРА
- Используются высокоточные шарико-винтовые пары, в сочетании с предварительной нагрузкой гайки и предварительным натяжением винта, заранее устраняя люфт и повышение температуры, демонстрируя отличную стабильность и точность повторения.
- Прямой привод от серводвигателя для уменьшения погрешности люфта.

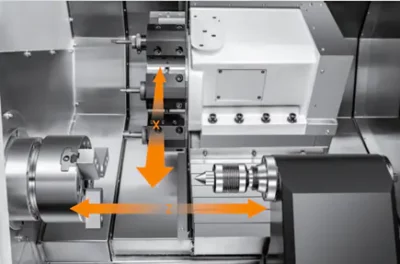

СТРУКТУРА
Стабильная и высокожесткая конструкция станины. Каждая ось использует роликовые линейные направляющие для достижения высокой жесткости и точности станка.
Ускоренные перемещения
Ось X – 30 м/мин
Ось Z – 30 м/мин

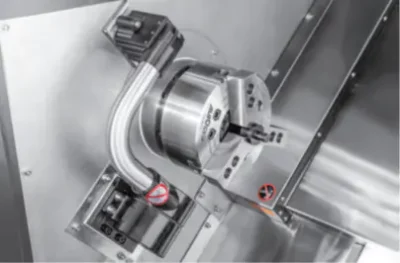

ШПИНДЕЛЬ
Оснащен мощным двигателем с высоким крутящим моментом для поддержки высокоточной и тяжелой резки, что повышает эффективность производства.
Макс. обороты – 4500 об/мин
Макс. мощность – 11 кВт

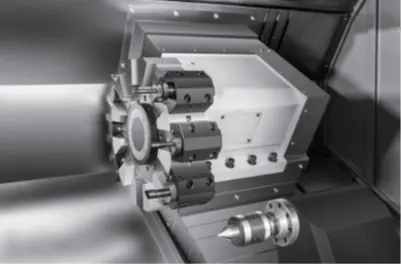

ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА
Револьверная головка с сервоприводом повышает надежность индексации, а увеличенная и расширенная коробка обеспечивает высокую жесткость реза.
12 поз. (15 опционально)
Время индексации 0,11 сек.
Сечение инструмента 25×25; Ø40

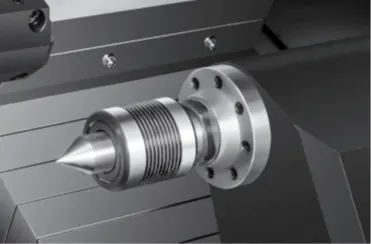

Программируемая гидравлическая задняя бабка
При использовании задней бабки с гидравлическим приводом ЧПУ панель управления может использоваться для позиционирования задней бабки и установки заготовки.
Задняя бабка с сервоприводом (опция)
Приводимая в действие серводвигателем, задняя бабка может перемещаться и затягиваться, нарушая традиционное определение задней бабки, воплощая в себе автоматизацию и интеллект, а также повышая эффективность обработки. Интерфейс системы может задавать различные ходы и усилия зажима в зависимости от деталей, а также имеет безопасную и удобную конструкцию двухскоростного переключения для обеспечения стабильности во время обработки.

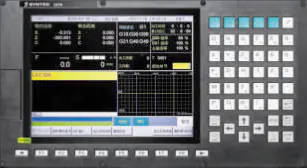

Syntec 22TA CNC SYSTEM
Высокая производительность обработки, высокая скорость работы, простота использования
Высокая производительность обработки: высокоэффективная технология обработки сокращает время цикла, а технология тонкой обработки поверхности позволяет достичь высокого качества обработки.
Высокая скорость работы: Предотвращение внезапной остановки станков с помощью профилактического обслуживания, легкое обнаружение мест неисправностей и сокращение времени восстановления.
Простота использования: Поддержка интерфейса FANUC iHMI на месте обработки, индивидуальная разработка интерфейса и поддержка богатых сетей на месте.

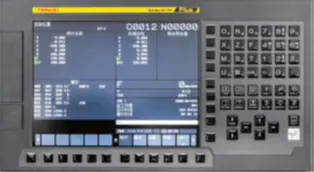

Опциональные ЧПУ системы
ЧПУ SIEMENS FANUC
КОМПЛЕКТУЮЩИЕ
| Система ЧПУ | Syntec 22TA | Тайвань/Китай |
| Серводвигатель шпинделя | Syntec | Тайвань/Китай |
| Серводвигатели по осям X/Z | Syntec | Тайвань/Китай |
| Серводвигатель револьверной головы | Delta/Inovance | Китай |
| Шпиндель втулочного типа | Jinchen/Denyat | Китай |
| Подшипники | NACHI | Япония |
| Роликовые линейные направляющие | PMI | Тайвань/Китай |
| ШВП | PMI | Тайвань/Китай |
| Серво револьверная голова | Xinglong/Jingangxin | Тайвань/Китай |
| Гидравлический патрон | 8” KEPUTE | Тайвань/Китай |
| Гидравлическая система | YUKEN | Тайвань/Китай |
| Автоматическая система смазки | BAOTN/SKF | Китай |
| Насос охлаждающей системы | Wanqian | Китай |
| Электрические компоненты | Schneider | Франция |
| Конвейер для стружки | QUANG/SUNKING | Китай |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметра | Ед. изм. | Значение | |
| Наибольший устанавливаемый диаметр заготовки над станиной | мм | Ø580 | |
| Наибольший диаметр обрабатываемой заготовки типа диск | мм | Ø400 | |
| Наибольший диаметр обрабатываемой заготовки над суппортом | мм | Ø280 | |
| Наибольший диаметр обрабатываемого прутка | мм | Ø51 | |
| Наибольшая длина точения | мм | 460 | |
| Угол наклона станины | Град. | 40° | |
| Перемещения и подачи | |||
| Перемещение по оси Х | мм | 240 | |
| Перемещение по оси Z | мм | 500 | |
| Ускоренные перемещения по осям X/Z | м/мин | 30 | |
| Ширина направляющих по осям X/Z | мм | 35 | |
| ШВП по осям X/Y/Z | — | X: 32×10 Z: 32×10 | |
| Шпиндель | |||
| Фланец шпинделя | — | A2-6 | |
| Диаметр отверстия в шпинделе | мм | Ø75 | |
| Максимальные обороты шпинделя | об/мин | 4500 | |
| Мощность серводвигателя шпинделя | кВт | 11 | |
| Гидравлический патрон | дюйм | 8” | |
| Инструментальная оснастка | |||
| Тип револьверный головы | — | Серво | |
| Количество инструментальных позиций | Шт. | 12 | |
| Сечение резца | мм | 25×25 | |
| Диаметр хвостовика расточного инструмента | мм | Ø40 | |
| Точность | |||
| Точность позиционирования по осям X/Z | мм | ±0,003/300 | |
| Точность повторного позиционирования по осям X/Z | мм | ±0,003/300 | |
| Задняя бабка | |||
| Конус пиноли | — | Mos #5 | |
| Перемещение задней бабки | мм | 40 – 460 | |
| Давление задней бабки | Кг/см2 | 5~30 | |
| Тип задней бабки | — | Программируемая гидравлическая задняя бабка | |
| Другое | |||
| Общее потребление | кВ | 22 | |
| Длина | мм | 2600 | |
| Ширина | мм | 1700 | |
| Высота | мм | 1900 | |
| Вес | кг | ~3800 | |
СТОИМОСТЬ И УСЛОВИЯ ПОСТАВКИ
| Наименование станка | Цена с НДС, руб | Срок поставки | |
| ТОКАРНЫЙ СТАНОК С ЧПУ С НАКЛОННОЙ СТАНИНОЙ TAIMAO CNC-xxxT в следующей комплектации: | |||
| · Система ЧПУ Syntec 22TA · Серводвигатель шпинделя 11 кВт · Двигатель оси X/Z Syntec · 4500 об/мин шпиндель · Шпиндель A2-6 · Центр для задней бабки · Световой индикатор выполненной работы · Энергосберегающая рабочая лампа · Ножной выключатель · Жесткое нарезание резьбы
| · Хранилище программ · Ящик для инструментов · Трансформатор · Полностью закрытая кабинетная защита · Транспортер для стружки · Сертификат контроля точности · Электрические инструкции · Руководство по эксплуатации станка · Руководство по эксплуатации системной программы · CF 2G / устройство для чтения карт памяти | ||
| CNC-520T (460) Syntec CNC | по договоренности | ноябрь | |
| Доставка до места эксплуатации | Включено | — | |
| Шеф-монтажные и пуско-наладочные работы | Включено | — | |
ПУСКОНАЛАДОЧНЫЕ РАБОТЫ И ИНСТРУКТАЖ ПЕРСОНАЛА
Пусконаладочные работы производятся авторизированными специалистами компании
К моменту приезда специалиста, покупателем должны быть проведены в соответствии с инструкцией работы по установке оборудования на рабочее место и подведены соответствующие коммуникации.
УСЛОВИЯ ПОСТАВКИ
Оплата производится в рублях по курсу ЦБ РФ в день платежа.
Условия оплаты заказного оборудования – 30% предоплата, 60% по факту готовности на заводе-изготовителе, 10% по факту выполнения шеф-монтажных работ.
ОСНОВНЫЕ УСЛОВИЯ ГАРАНТИИ
Гарантия на поставляемое оборудование – 1 год.
Послегарантийный ремонт с минимальным сроком поставки запасных частей.
